故事是這樣子的，之前說到強者我同學給了我一些 Pynq AHB 相關的文章，最近忙完一個階段重新開始改稿，發現只有那一篇好像有點乾，就決定把它擴展一下。

目前規劃應該會寫個四篇：

連接 AXI Lite
連接 AHB
連接 AXI Stream
連接 Interrupt

文章會以 PynqZ2 開發板作為目標，這塊板子算 Pynq 系列中的初階板子，官網價格大概 4000 多，如果寫硬體想要真的上 FPGA 板，是個不錯的入手對象，先前在 COSCUP 聽到實作 RiscV 核心也是用 Z2 來 demo 。
比起之前介紹的 Lattice icesugar-pro ，Xilinx 的板子在支援上也更強大，資源更多。

Vivado

Vivado 是 Xilinx 官方提供的 FPGA 開發工具，相當於 Altera 的 Quartus II，用來進行 RTL 合成、FPGA 佈線與生成 bitstream。
下載 Vivado 需要先去 AMD (Xilinx) 註冊一個帳號，免費的帳號就夠了；安裝過程中在 device 欄位記得勾選 Zynq-7000。

要提醒一下裝 Vivado 會吃掉一大把硬碟空間，保守估計都是 40-50 GB 起跳，如果硬碟空間不夠的話就買新的硬碟，像我的筆電 C 槽就只有 128GB 結果裝不了 Vivado，裝完 C 槽直接變成紅色的。
至於在安裝作業系統上，Windows 當然是不用說；Linux 的話我試過 Ubuntu 和 Archlinux，兩者在使用上都沒有問題。

Pynq-Z2 介紹

Pynq-Z2 上面的處理器是 Xilinx Zynq-7000 SoC 的開發板，Zynq 系列的特點是 SoC 上整合一顆 CPU 與一顆 FPGA，分別稱為 PS side 與 PL side，在 Z2 上兩者分別為：

PS (Processing System)：ARM Cortex-A9
PL (Programmable Logic)：Artix-7 FPGA

一般的 FPGA 在使用時，是把 bitstream 燒錄到 FPGA 上的 flash，FPGA 在上電的時候會自動載入 flash 中的 bitstream。
於是在進行開發時，測試不同的專案就要重新燒錄一次 flash，並備好什麼波形產生器、邏輯分析儀，接一堆線才能開始除錯硬體，就好像換一個作業系統就要重灌電腦一樣。
在 Pynq 上，PS 宛如開機碟一樣，可用軟體選擇要將哪個 bitstream 載入 PL，隨後利用 AXI 匯流排與 PL 溝通，存取硬體資源或是控制硬體行為。
Z2 預設的映像檔中包含 Linux 作業系統和開機後自動執行的 Jupyter Notebook，開好機就能使用 pynq 提供的載入燒錄 bitstream 檔，這讓我們進行硬體測試時方便許多。

拿到 Z2 之後設定方式請參考官方 Setup Guide 。

安裝完 Vivado 之後，預設沒有 Z2 板子的支援，可以從 TUL 的官網上找到下載連結。
安裝方式可參照 Board Setting 的描述，解壓縮後丟進路徑

<Xilinx installation directory>/Vivado/<version>/data/xhub/boards/XilinxBoardStore/boards/Xilinx/

即可。

建立 Vivado Project

安裝好 Vivado 之後，在 Vivado 中新增我們第一個專案：

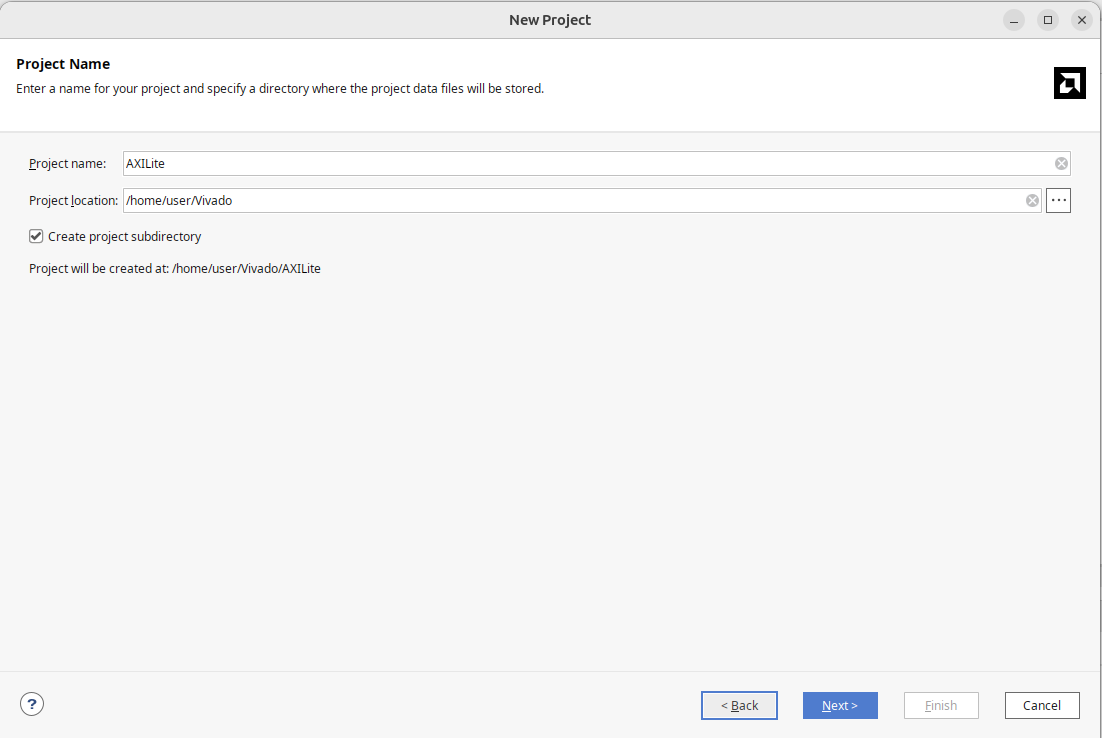

Create Project 指定 Project Name 和 Locations
Project Type 指定為 RTL Project

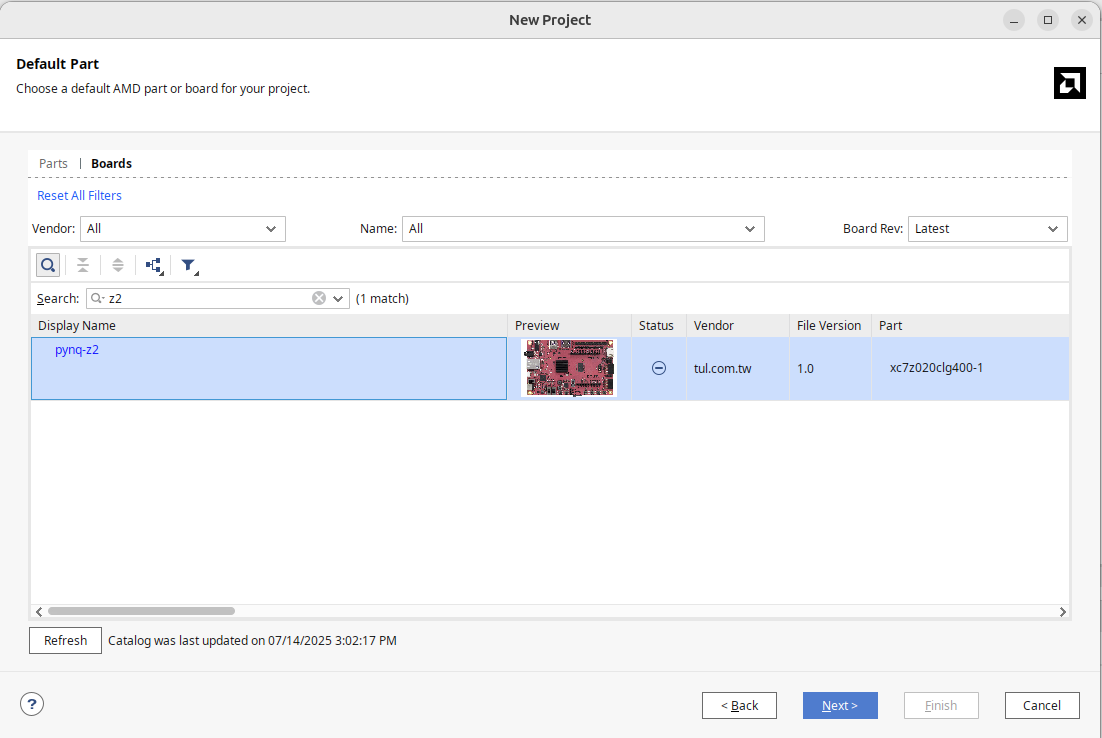

Default Parts 在 Boards 選擇安裝的 pynq-z2

這樣就會生出一個空白的 project 了。

建立 AXI Lite Slave IP

在 Zynq 架構中，最常見的一種控制介面就是 AXI Lite，很適合做最基本的 IP CSR 的寫入與讀取。
我們這裡的範例是一個很簡單的模組：

reg0：輸入 32 bits 整數 A
reg1：輸入 32 bits 整數 B
reg2：輸出 32 bits 整數 C = A + B

在 Vivado 建立一個 AXI4-Lite Slave IP，流程如下：

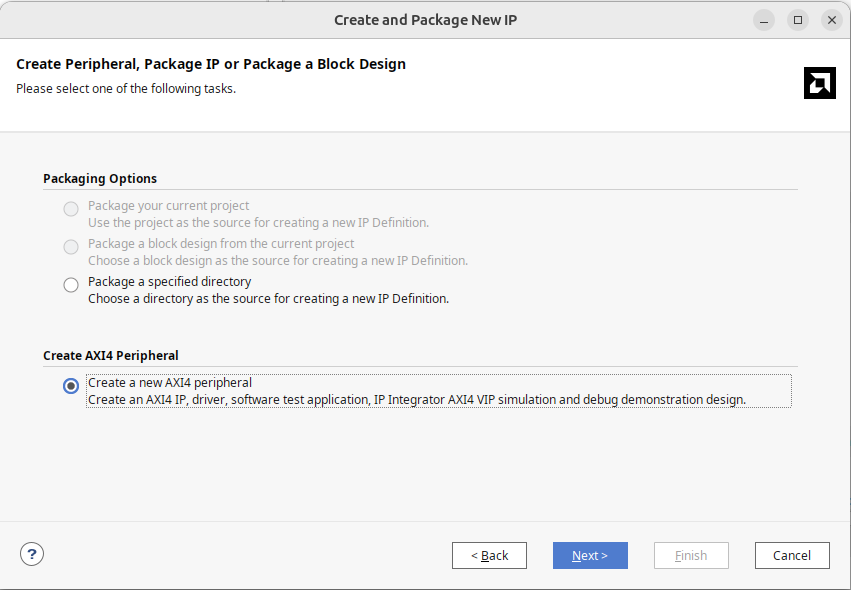

Tools -> Create and Package New IP
選擇 Create a new AXI4 Peripheral

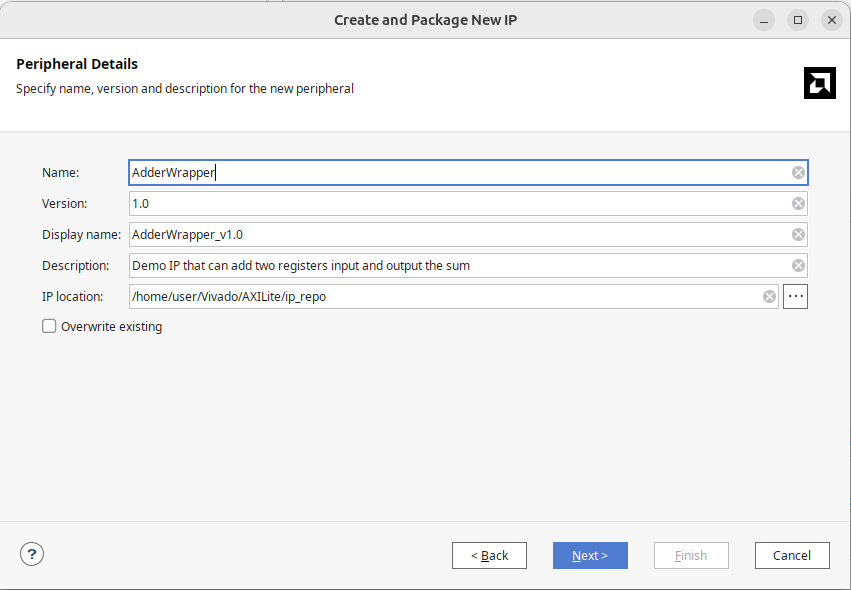

Peripheral Detail 填入模組的資訊，以下叫這個 module 為 AdderWrapper

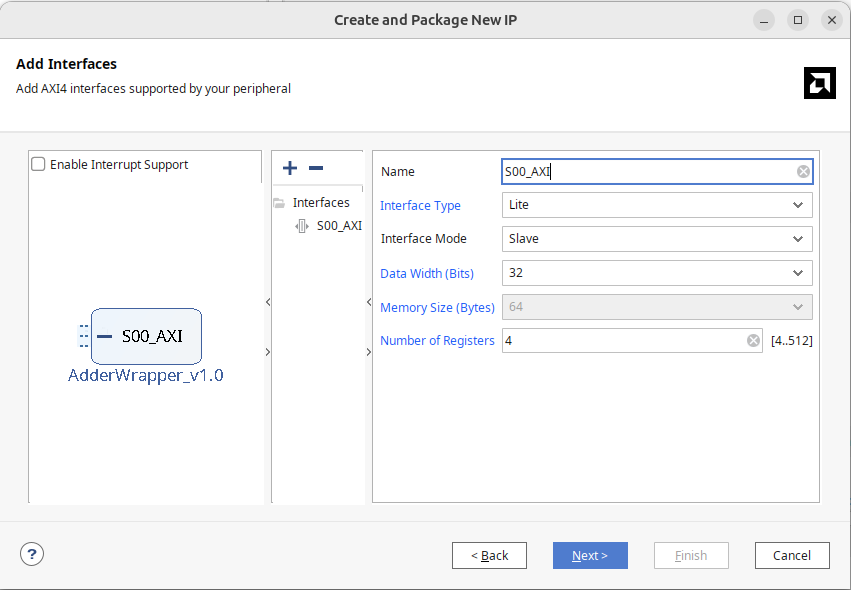

Add Interfaces 維持原樣，一個 AXI Lite 模式選擇為 Slave，Register 數設定為 4 即可，如果設計很大這裡可以設到 512 個 registers。
Create Peripheral 可以選擇 Add IP to the repository 然後先連接 block design；也可以選 Edit IP 編輯 IP。

編輯 AXI Lite IP

打開 AdderWrapper 之後，可以看到 Vivado 生成的 code

最上層的 AdderWrapper.v
下層的 AXILite Handler：AdderWrapper_slave_lite_v1_0_S00_AXI.v，以下簡稱 S00_AXI.v。

Vivado 的設計邏輯是這樣子的：

AdderWrapper 提供了 AXI Lite 的介面，這批訊號整個灌進 AXILite Handler，在裡面存取 AXI Lite 暫存器。

S00_AXI.v 就是一個 AXI interface 實作，除了 parameter 多了些，其他還算好懂，想要熟悉 AXI protocol 的也很推薦從這個模組上手。
簡單說 AXI 由五組獨立的通道所組成：AW、AR、W、R、B，每組通道都是由 valid/ready 控制，傳輸對應的資料。
寫入的時候，由 AW 通道傳輸寫入位址，存到 axi_awaddr 變數；W 通道寫入資料到 slv_reg；B 通道回傳寫入的結果。
讀取的時候，由 AR 通道傳輸讀取位址，存到 axi_araddr 變數；R 通道回傳讀取的內容 axi_rdata 和 reg_data_out。

雖然沒有明說，不過我這裡的改動會是這樣：

把你要連接的模組 Adder.v 放在 AdderWapper.v
所有連接的線路宣告 wire 在 AdderWrapper.v，並成為 S00_AXI.v 的 port
在 S00_AXI.v 中將這些線路接上 S00_AXI.v 提供的暫存器

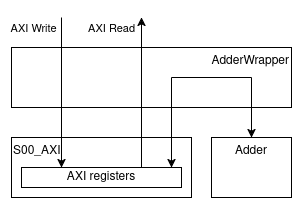

畫成圖會像這樣：

AXI Handler Wiring

Adder.sv 的內容如下：

module Adder (
  input [31:0] a,
  input [31:0] b,
  output [31:0] c
)
assign c = a + b

endmodule

新增方法為：

File -> Add Sources -> Add or create design sources -> 選擇 Adder.sv
宣告 a, b, c 三條寬度為 32 bits 的線
在 AdderWrapper.sv 中實例化 Adder.sv
在 S00_AXI.v 的介面上宣告 a, b, c 的埠，注意埠的方向跟 Adder.sv 會是相反的，因為對 Adder.sv 的 input 是從 S00_AXI.v 中 register 儲存的內容，所以在 S00_AXI.v 上會是 output port。
在 S00_AXI.v 中，將 slv_reg0, slv_reg1 賦值給 a, b；將 c 寫入到讀取 offset 2 時的 reg_data_out 值。

收尾，點選左邊的 Edit Packaged IP，一路點到最後，按 Re-Package IP 就完成 IP 的封裝了

連接 Block Diagram

1 建立 Zynq Processing System

選擇 Vivado 的 Create Block Design，Design name 一般就取 design_1。

在 Block Diagram，使用 Add IP 加入 ZYNQ7 Processing System
使用 Run Block Automation，讓 Vivado 自動完成 DDR 和 FIXED_IO

如果出現 Run Block Automation 幾乎是標準流程，交給 Vivado 處理就好。

2 加入自訂 AXI Lite IP

從 IP 列表中找到你寫的 AdderWrapper 將它加到 Block Diagram，一樣使用 Run Block Automation，Vivado 會自動叫出 AXI Interconnect 模組以及 Reset 模組。
AXI Interconnect 就是 AXI 匯流排的交換器，可以在上面接上多個 master 與 slave，AXI interconnect 會負責進行仲裁、地址解碼等工作，此處使用 1 master 1 slave 的 AXI Interconnect 即可。

3 收尾

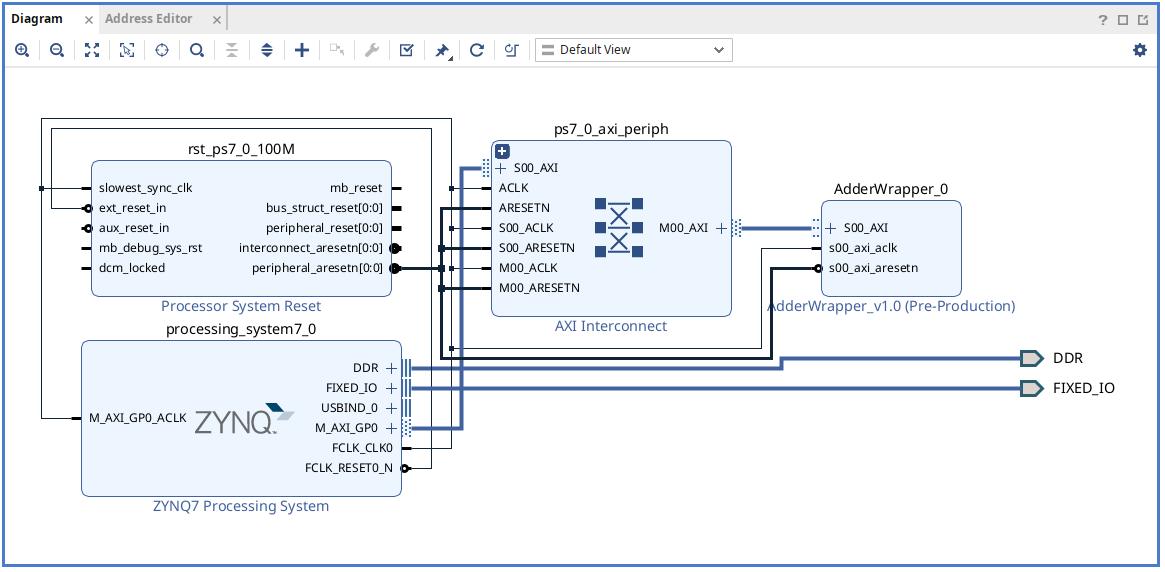

完成後，整個 Block Diagram 通常會包含：

Zynq PS
AXI Interconnect
自訂的 AXI Lite IP
Clock / Reset 模組

AXILite Block diagram

這時候 PS 就已經能透過 AXI Lite 存取你設計的硬體模組了，最後一步是在專案階層的 design.bd 上點右鍵，選擇 Create HDL Wrapper，這個 wrapper 檔內就會包含所有你畫的模組和它們的 verilog code。
後面我們在 AXI Stream 的章節，會遇到需要檢視這個檔案才成功除錯的問題，但一般除非例外，不然都不需要去檢視生成的~~嘔吐物~~ verilog code 才對。

上板測試

產生 bitstream

設計完成後，接下來就是把它跑在板子上。與下晶片一樣，Vivado 會經過下面幾個步驟：

Synthesis：將 RTL 合成為邏輯閘與暫存器，在 FPGA 上的合成的目標會是 LUT (Look-up table) 和 FF (flip flop) 等基本元件。
Implementation：將合成的結果佈局到選擇的 FPGA 型號上面。
Generate Bitstream：將佈局結果寫出為 bistream 檔以燒錄到 FPGA 上

Generate bitstream 完成之後，會需要兩個檔案：

.bit 檔，在 <Project Name>.runs/impl_1/ 下，這就是要燒進 FPGA 的 bitstream 檔案
.hwh 檔，hwh 是指 hardware handoff file，這是告訴 zynq 的 PS 系統，要怎麼跟這個硬體溝通，在 <Project Name>.gen/sources_1/bd/design_1/hw_handoff/ 下

因為太麻煩我都是用尋找副檔名 .bit .hwh 的方式去找。
兩個檔案名字通常會不一樣，一個是 block diagram .bd 的名字，一個是 HDL wrapper 的名字，先把他們改成一樣的名字，以下統一叫 AdderWrapper.bit 跟 AdderWrapper.hwh。

Jupyter Notebook 測試

把 .bit 與 .hwh 上傳到 jupyter notebook 中，開啟一個新的 python3 檔案。

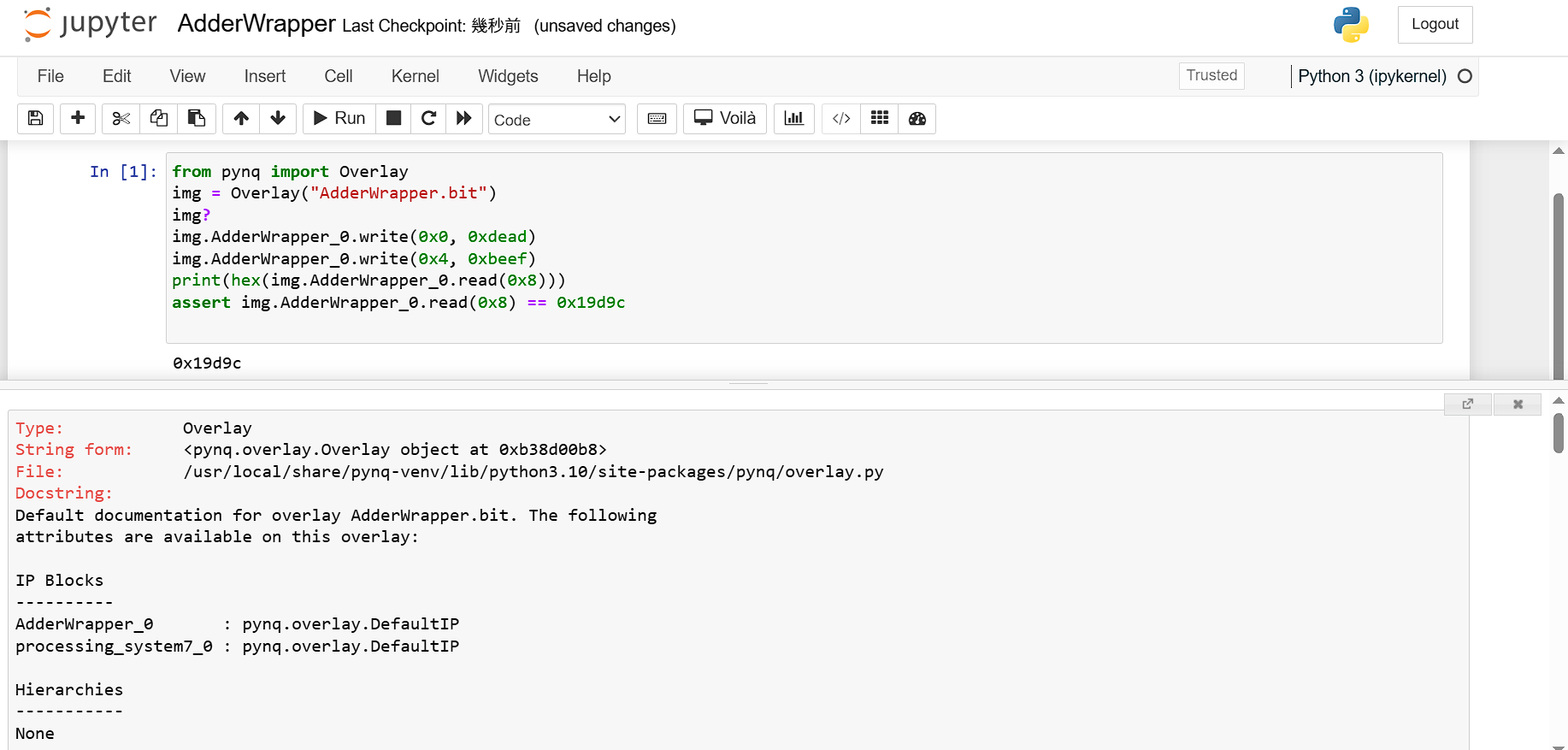

以下是操作時的 python 程式碼與截圖，pynq 與 Overlay 的實作是 Xilinx 官方提供的套件，讓我們能動態的載入想要測試的 .bit 檔。
由於我們把 Adder 模組的 A, B, C 放在 register 0, 1, 2，對應到 AXI 上的位址就是 0x0, 0x4 和 0x8。

from pynq import Overlay
img = Overlay("AdderWrapper.bit")
img?
img.AdderWrapper_0.write(0x0, 0xdead)
img.AdderWrapper_0.write(0x4, 0xbeef)
print(hex(img.AdderWrapper_0.read(0x8)))
assert img.AdderWrapper_0.read(0x8) == 0x19d9c

Jupyter Notebook

結語

Pynq-Z2 是一張 Zynq 架構的入門開發板，透過 Vivado + AXI Lite 可以建立 SoC FPGA，在軟體端快速載入不同的 IP 進行測試與驗證。

結束了 AXI lite 之後，下一章我們先回到比較低階的 AHB bus，看看要怎麼在 IP 中設置不同的介面，並與 verilog 中的埠對接。
