在上一篇，我們在 PynqZ2 上面建立了 SoC，並且能用 AXI Lite 介面去控制它，然而現實中使用 AXI 其實是相對奢侈的；在比較簡單的實作上，會使用較簡單的 APB 或是 AHB bus。
在這篇文章我們就來說明要怎麼實作並連接一個 AHB 的 IP，並讓 PS side 可以存取。

打包 AHB IP

實作一個 AHB 可讀可寫的模組

我們示範的模組是一個單純的 AHB，沒有任何 address，任何的寫入都會放進 register 內，在讀取時會讀到位元反轉的結果。
在這個年頭這種模組請 AI 幫忙寫就好了，以下是 prompt 與它的回覆：

Help me implement an AhbCli module, that we can write a 32 bits value and read bit inversion of it.

module AhbCli #(
    parameter ADDR_WIDTH = 32
)(
    input  logic                  clk,
    input  logic                  rst,

    // AHB-Lite slave interface
    input  logic                  HSEL,
    input  logic [ADDR_WIDTH-1:0] HADDR,
    input  logic                  HWRITE,
    input  logic [1:0]            HTRANS,
    input  logic [2:0]            HSIZE,
    input  logic [31:0]           HWDATA,

    output logic [31:0]           HRDATA,
    output logic                  HREADYOUT,
    output logic                  HRESP
);

// -------------------------
// Internal register
// -------------------------
logic [31:0] reg_data;

// AHB valid transaction
logic trans_valid;
assign trans_valid = HSEL && HTRANS[1]; // NONSEQ or SEQ

// -------------------------
// Write logic
// -------------------------
always_ff @(posedge clk or negedge rst) begin
    if (!rst) begin
        reg_data <= 32'h0;
    end else if (trans_valid && HWRITE) begin
        reg_data <= HWDATA;
    end
end

// -------------------------
// Read logic
// -------------------------
always_comb begin
    if (trans_valid && !HWRITE) begin
        HRDATA = ~reg_data;
    end else begin
        HRDATA = 32'h0;
    end
end

// -------------------------
// AHB response
// -------------------------
assign HREADYOUT = 1'b1; // always ready
assign HRESP     = 1'b0; // OKAY

endmodule

我們的目標是，要把上面這個 IP 打包成一個可以放在 block design 裡面，並且可以跟 SoC 連結。

建立 AHB IP

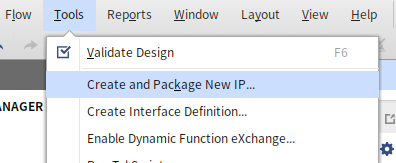

首先我們要打開 Vivado 的 Create and Package New IP 選單。

Create IP

因為這只是做個 prototype，所以我們用最簡單的方法，把上面的 Verilog 檔案放在一個單獨的資料夾下（建議放在同一個 project 下面的資料夾）。

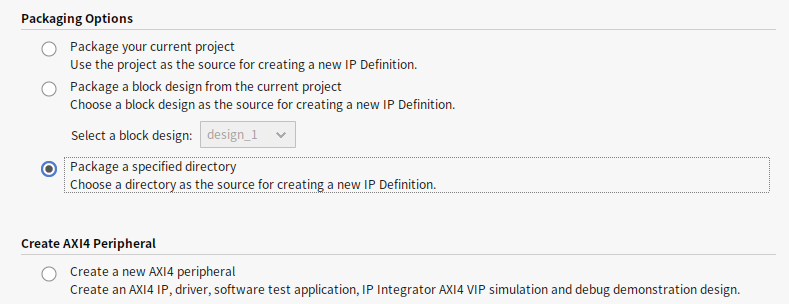

在這個步驟中，選取 Package a specified directory 選項，並選取該資料夾。

specify directory

一路 next next 到底之後，會開出一個新的暫時的 Vivado project，其中第一件重要的事情是檢查我們所有的 IO port。
在 block diagram 中連接 IP 時，Vivado 自然不會知道 verilog 哪個 IO Port 是 AHB address？哪個是 data？打包 IP 的 Ports and Interfaces 分頁就是告訴 Vivado，此 module 的哪些 IO port 會哪些對應到 AHB 的哪些信號。

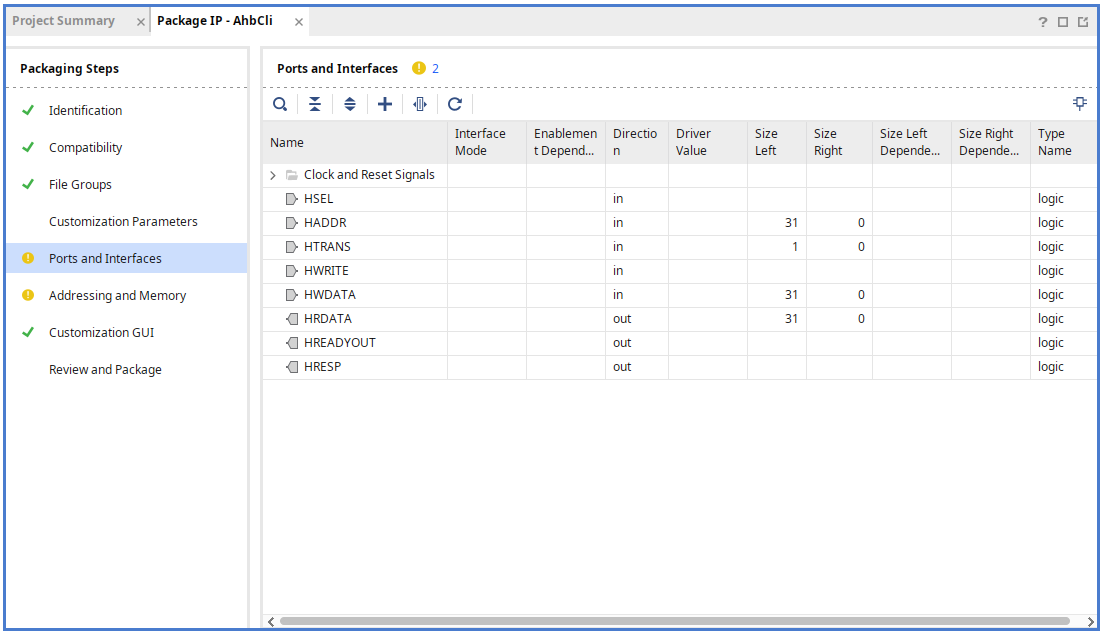

已對應的信號會被縮起來，並且用 > 顯示，例如圖中的 Clock and Reset Signals 就是已經完成對應的信號了。

list signals

我們要把那些 H 開頭的信號對應到 AHB，因此我們點頁面的加號（或是右鍵 Add Bus Interface）。

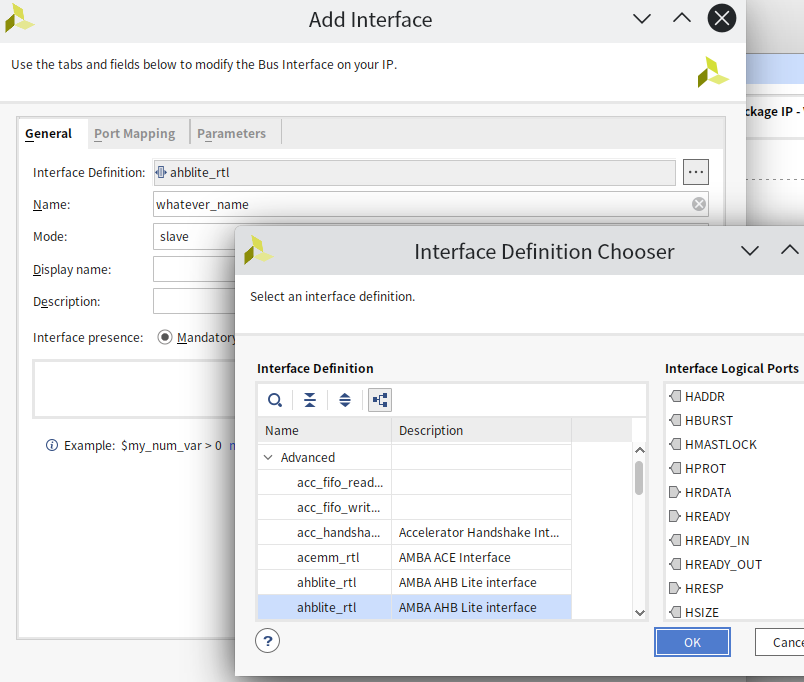

在 General 分頁中：

Interface Definition 選取 Advanced/ahblite_rtl
Name 用喜歡的名字
Mode 設定為 slave

create ahb

在 Vivado 中，ahblite_rtl 有兩個，第二個多了 HREADY_IN, HREADY_OUT，這是要讓多個 AHB Slave 互相溝通用的；為了讓 Vivado 在 block diagram 裡面可以正常連線，這裡要選第二個。

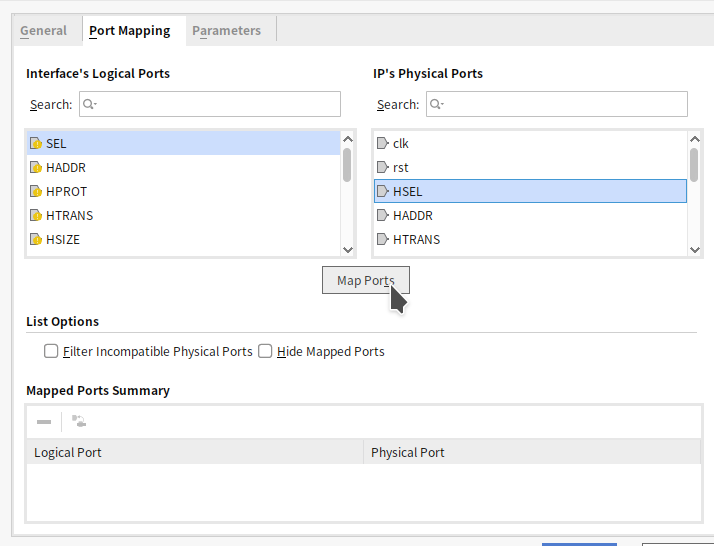

接下來我們進到 Port Mapping 頁面，把一個個的 port 對應起來，這邊我們在左右想要對應的 port 各點一下，按下 Map Ports 就好。

map port

因為 Verilog code 幾乎照 AHB 規範命名，把全部名字一樣的 map 起來就對了，不過還是有兩點要稍微注意一下：

在大多數 AHB 文件標準中，HREADY_IN HREADY_OUT 是叫做 HREADY HREADYOUT，名字有點不同。
HPROT HMASTLOCK HBURST 沒有被對應到，這些在簡單的 AHB slave 中一般也很少用到，是 optional 的信號。

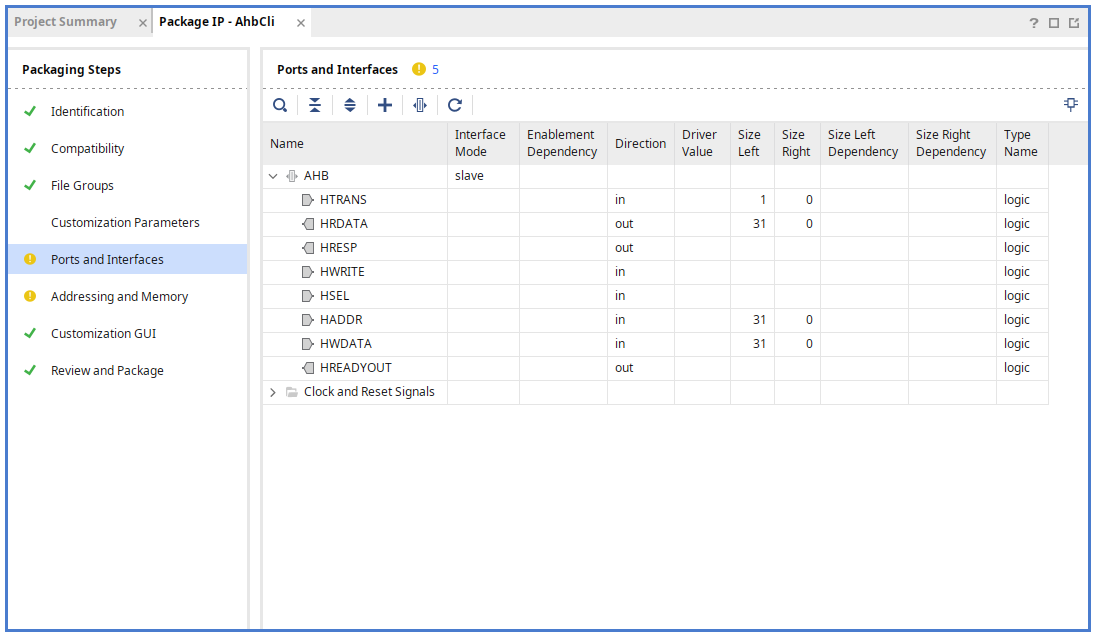

這個步驟做完之後，本來 Ports and Interfaces 的頁面應該會變得很乾淨：

mapped port

有的時候，clock 跟 reset 兩個信號線不一定會被自動辨認。
在這個情形下，我們必須自行用同樣的方法，新增 clock_rtl 跟 reset_rtl 兩個 slave，然後把 port map 上去。

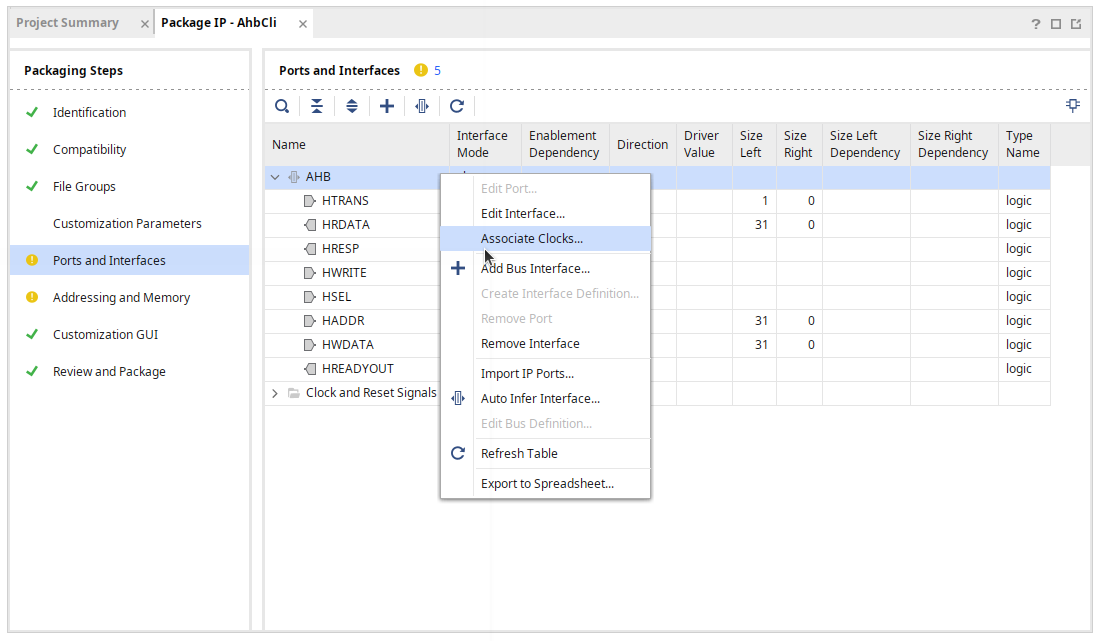

最後，我們把 AHB slave 跟 reset 都右鍵 Associate Clocks，告訴 Vivado 指定這些信號是對齊這個 clock signal。

associate clock

指定 AHB Slave 的 Address

在 create AHB IP 的最後一步驟中，我們必須設定 AHB Slave 的 address，告訴 SoC 這個 slave 的 address 空間有多大。
為此，切換到 Addressing and Mapping 分頁下，一開始的空白頁面下，應該會顯示 Run the Addressing and Memory Mapping Wizard to add a Memory Map or Address Space to Your IP ，這邊就直接 next next finish 按到底，中間選 AHB slave 即可。

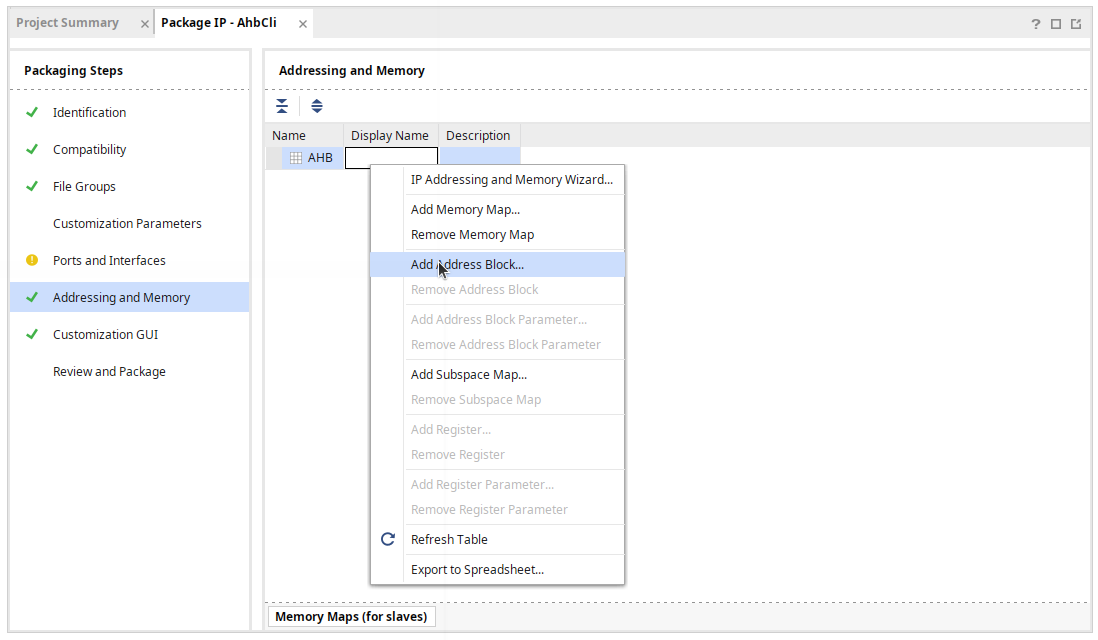

做完之後，我們應該會在這個分頁下面有一個 entry，對他點右鍵 Add Address Block。

add block

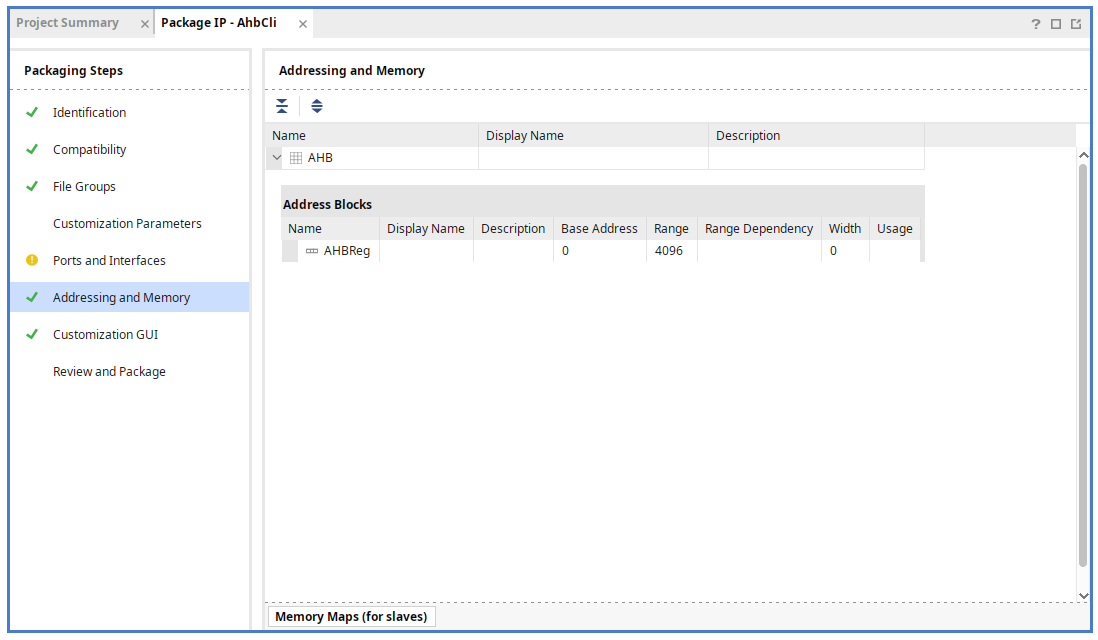

預設會如下圖自動分配一個 4KB 的空間，對大多數的簡易 IP 控制界面來說，這個空間很夠用了（對這個 IP 來說則是完全沒用，我們根本不管 Address）。
我們就按下最後的 Review and Package 一路 yes 到底就完成 IP 打包。

assigned

連接 SoC

接著，我們回到 SoC 的頁面拉出下述三個方塊並且互相連接，由於前面有 AXILite 講過怎麼做這些事情了，所以這邊只簡單條列要做的事情。

把 CPU 開出一個 master port，例如說 M_AXI_GP0。
新增 AXI AHBLite Bridge 跟我們新增的 AHB IP。
使用 AXI Interconnect 把上述三者串連起來，路徑是
1. CPU M_AXI_GP0 - AXI Interconnect Slave S00_AXI
2. AXI Interconnect Master M00_AXI - AXI AHBLite Bridge AXI4
3. AXI AHBLite Bridge M_AHB - AHB IP AHB
用自動連線功能把 clock, reset 全部連接起來。

最後，有一個比較細微的地方要手動處理。
由於 Vivado 的提供的 AHB master 沒有 bus arbiter，不會自動連接 slave 的 HSEL 與 master ready，Vivado 的檢查功能會在此刻回報有埠沒有接。

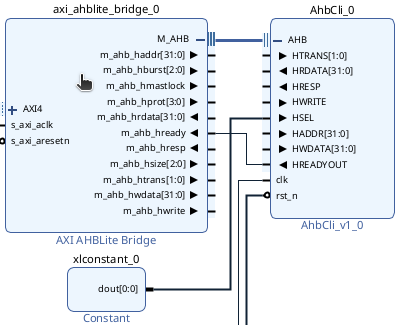

幸好，在 master 跟 slave 是一對一的情形下，我們可以透過 Constant Block 把 slave HSEL 設定成 1'b1，並且把 slave 的 HREAYOUT 接上 master 的 HREADY，如下圖所示：

connect hready

全部連接完成的接線如下圖所示： block diagram

最後一步是點開 Address Editor，在 AHB port 上 assign 一塊 4K 的 memory assign 的 address 這個數字很重要可以記起來。

測試 bitstream

Python Pynq

跟 AXI lite 不一樣，只要接了 AHB bus 的話，是沒辦法用 Python pynq 來載入 .bitstream 檔的，會遇到以下的錯誤：

Expected design_1:AhbCli_0[block]:AHB[port] to be SubordinatePort when assigning base address

主要原因是 Python pynq 在剖析 .hwh 檔時，並不支援非 AXI 的埠，因此包括 AHB 和 APB 都是不能用的。
就目前手邊資訊看來，Xilinx 沒有任何計劃想修正這個問題，如果要使用 Pynq 就必須手動對系統內 hwh metadata parser 進行修改，如上述的 APB 討論中的解法。

C Pynq

因為 python Pynq 不支援的關係，我們要改用其他人寫的 C API ，並用 mmap 的方式去存取 AHB bus 所在的區間：

以下是測試使用的 main.c，BASE_ADDR 要填入上面 Address Editor 中 Vivado 給出的位址，和上面 C API 中的 pynq_api.c 一起編譯為執行檔：

#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/mman.h>
#include <stdint.h>

#include "pynq_api.h"

#define BASE_ADDR  0x43C00000
#define AHB_BASE_ADDR  0x43C10000
#define MEM_SIZE   0x1000   // 4 KB

int main(int argc, char *argv[]) {
  if (argc != 2) {
    fprintf(stderr, "Usage: *.bit\n");
    return 1;
  }

  char *bitstream_path = argv[1];

  printf("Creating overlay device from:\n");
  printf("  Bitstream: %s\n", bitstream_path);

  if (PYNQ_loadBitstream(bitstream_path) == PYNQ_ERROR) {
    fprintf(stderr, "Failed to load bitstream\n");
    return 1;
  }

  printf("  Bitstream loaded successfully\n");

  int fd;
  volatile uint32_t *map_base;

  // Open /dev/mem
  fd = open("/dev/mem", O_RDWR | O_SYNC);
  if (fd < 0) {
    perror("open");
    return 1;
  }

  // Map physical address to user space
  map_base = mmap(NULL, MEM_SIZE, PROT_READ | PROT_WRITE,
                  MAP_SHARED, fd, BASE_ADDR);

  if (map_base == MAP_FAILED) {
    perror("mmap");
    close(fd);
    return 1;
  }

  printf("Write 0x%08X with 0x%08X\n", BASE_ADDR, map_base[0] = 0x5a5aa5a5);
  printf("Read 0x%08X get 0x%08X\n", BASE_ADDR + 512, map_base[0]);

  // Unmap and close
  munmap((void *)map_base, MEM_SIZE);
  close(fd);

  return 0;
}

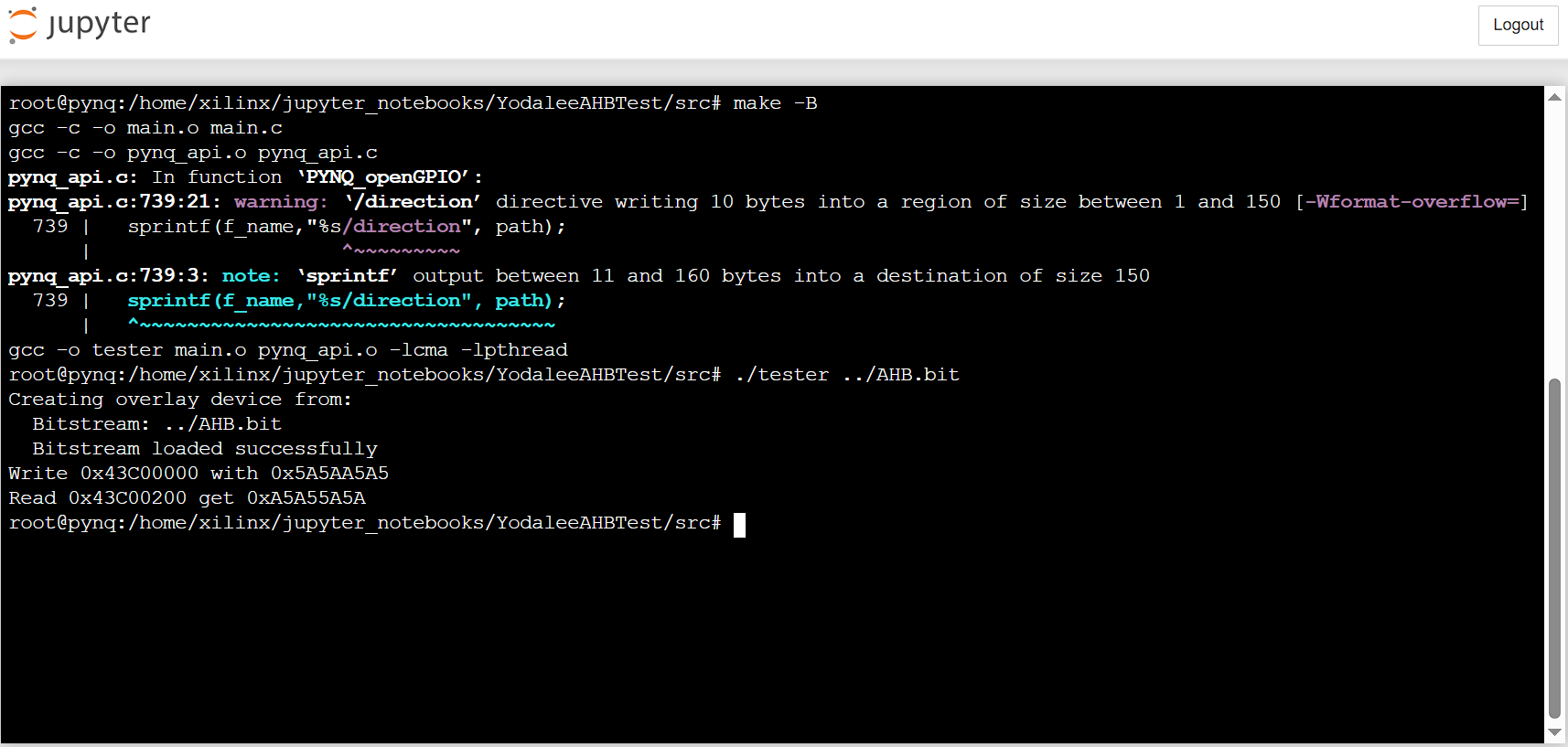

編譯與執行的結果如下： AHB test with C

結論

這篇文章說明如何在 IP 的介面上接上常見的 AHB bus，當然 Vivado 還提供了各種不同的 bus 在 Interface Definition 就有許多不同的選項可供選擇。
這篇算是個打底，下一篇我們在連接 AXI Stream 上也需要做類似的事情。
