上一篇我們看了 Design Compiler 的使用，把我們的電路合成為邏輯閘，下一步看是先送 LEC 或是做 post-synthesis simulation，再來就要進到重頭戲用 APR 來畫 Layout 了，在 APR 之前，我們先用單獨一篇文來看看 APR 前要準備的東西。

要注意這裡說明的對象是 Cadence 的 INNOVUS，有些內容跟 Synopsys ICC2 很可能不一樣，如果是 ICC2 使用者請小心參考。

你的設計

一般我會叫 chip_top.syn.v，也就是從 design compiler 吐出來的 verilog file ，常理來說不用經過太多處理可以直接使用，只要注意下面幾點即可：

如果你的設計要打 pad，建議在送合成前就先加入 IO cell，如 Desicn Constraint 篇所說，這樣合成時序才會對。
輸出的 .syn.v 匯入 layout 軟體時，這些 io pad 會和下面 .io 檔案設定的 cell 連結在一起。
之前上課的時候講師會提醒 .syn.v 裡不應該有 assign 語法，其一是在 design compiler tcl 內加入：

set_fix_multiple_port_nets -all -buffer_constants [get_designs *]

就能消除掉 assign 語法；其二是我之前也曾把有 assign 的 verilog file 丟進 INNOVUS 也沒出事（而且晶片有量到），我判斷這個現在已經不是問題。

design constraint .sdc 檔

上一回 design compiler tcl 設定中 write_sdc 寫出的檔案，在匯入 layout 軟體前，先把下面幾個設定槓掉：

set_wire_load_model
set_dont_touch_network
set_fix_hold
set_ideal_network

wire load model 是因為 APR 軟體可以知道真正的線寬並選用對應的負載模型； dont_touch_network, fix_hold, ideal_network 都是用在 clk, reset 訊號上，Design Compiler 沒有實體繞線，不會知道 clock tree 的分佈方式，因此透過這些設定讓它別動這些訊號線，別浪費時間處理這些高負載的線路，而 APR 軟體一定要去處理這些線路，如果在 .sdc 檔中指定不要碰，APR 會在跑 clock tree 時回報無法達到 constraint 讓你做不下去。

IO 設定 chip_top.io

雖然我們做著技術前沿的工作，但有些東西還是古早的工具最有效。

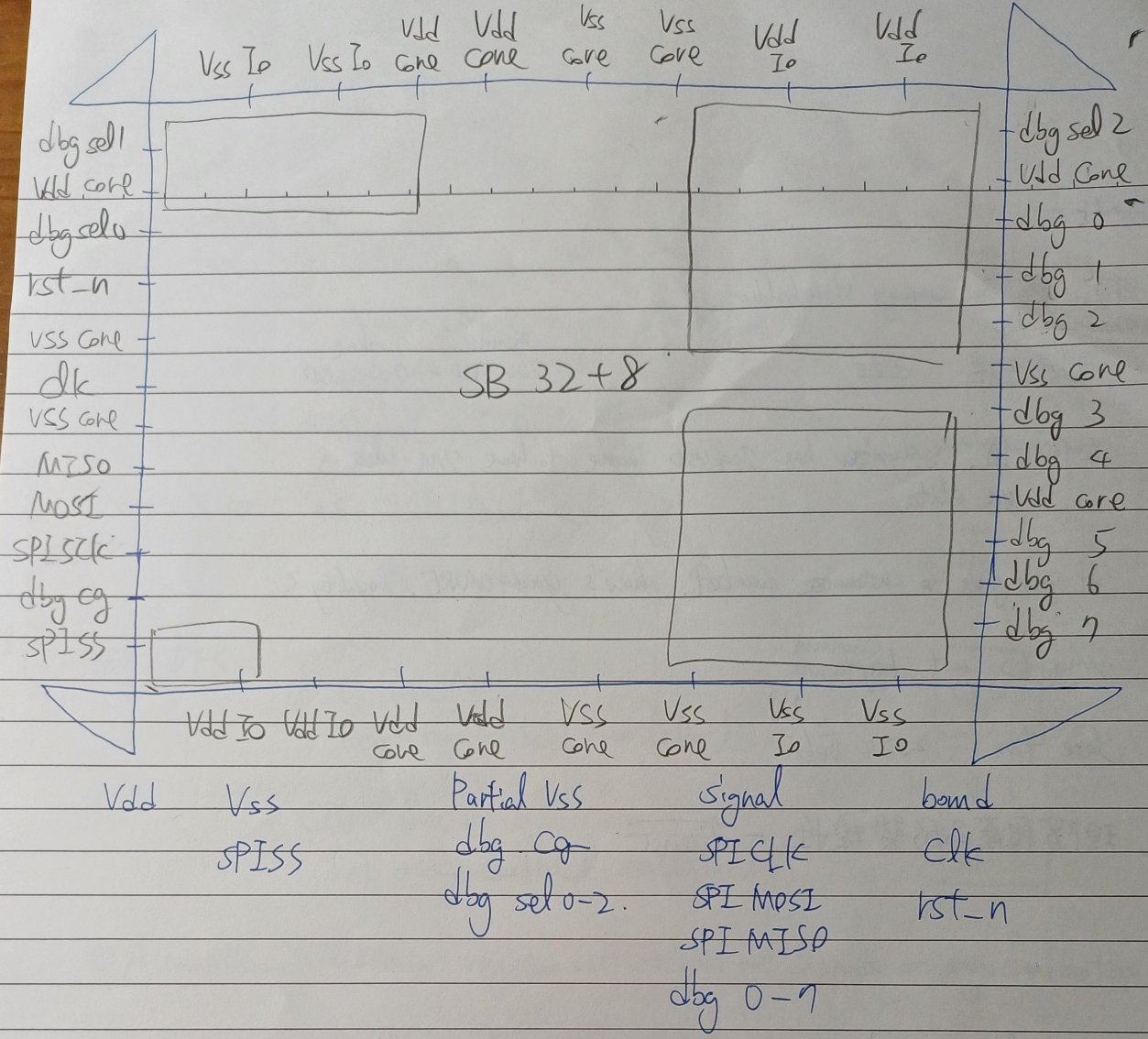

每一次下線我都會準備一張如下的 A4 紙，最上面的方框代表我的晶片（外框畫起來很像 Mac 的 Command 符號），並用鉛筆在四周開始安排每個接腳，方便隨時塗改抽換。

PinPlanning

接腳圖之外，再打開 APR 軟體，看到實際電路尺寸後，可以在方格中可以畫上 macro 的資訊，例如我這個設計用了四顆 memory，其中兩顆大顆的跟兩顆小顆的，就把大致的位置畫上去（一樣請愛用鉛筆），建議尺寸 – 特別是跟各接腳的相對位置要畫對，因為電源的 pad 會拉金屬到周圍的 Power Ring 上，而 hard macro 周圍也要加上自己的 Macro Ring 供電，兩者就會相衝，在紙上做好記錄在安排 pad 的時候可以先迴避這點，後續 Layout 流程可以省掉很多的問題。

上半部的接腳圖之外，下半部我們會寫上其他的資訊，這部分等到正式講 Layout 時再來說。

安排 IO 的時候，除了各式訊號線之外，還要安排 Core 使用的電源，和 IO 接腳使用的電源，第一次遇到鐵定是有點疑惑該怎麼規劃，大致可以參考的規則如下所述：

Core 電源

晶片要運作就要吃電，基本來說頻率愈高就要吃更多電，如果電給的不夠頻率就會上不去，但我們要怎麼知道設計的晶片會吃多少電？

在設計各階段，都有各種工具給的功耗的預估：

Design Compiler 合成完之後，使用 report_power 得到功耗預估。
APR 的時候，INNOVUS 內建功耗工具，會再給出一個功耗預估。
業界的功耗預估標準是用 Synopsys 的 PrimeTime，搭配模擬時的真實行為，在大廠工作的同學說可以估到非常準，但我自己是還沒試用過。

注意這些功耗全部都不是真實的功耗，例如 Design Compiler 缺乏 clock tree、實際運作行為等資訊，所以預估只能當作參考。
以下就列出我過去下線時，Design Compiler、INNOVUS 與實際量測的結果，給大家做個參考：

Design Compiler (mW)	INNOVUS (mW)	Measurement (mW)
114	220	77
18	32	10
58	81	31

可以看到無論是 Design Compiler 亦或 INNOVUS 都會高估，INNOVUS 更是估到 2-3 倍的功耗；不過功耗這種東西不嫌多，多加兩個 pad ，總好過晶片出來發現功耗吃滿跑不到 spec ~~畢不了業~~只能降頻來跑。
因為在進行 APR 之前就要先安排 pad，我一般會用 Design Compiler 預估的功率，抓 1.5-2 倍的餘裕，相信就算 APR 估更高也能吃得下。
接著在 Pad 的文件裡，能找到 VDD/VSS Pad 所能承受的電流或是功率，用這樣去算所需的 VDD/VSS 對數。

IO 電源

再來是 IO 電源，IO 電源的消耗來自於訊號 pad 工作時會需要耗電，如果 VDD/VSS 不夠，就會導致 VDD/VSS 抖動（例如從 1V 抖到 0.99V）。
如果晶片上有大量訊號同時上下開關，而 IO VDD/VSS 不夠以致壓不住，就會像在小巨蛋開唱 We will rock you 一樣，抖動大到引發問題，例如影響到 clock 的穩定性，或者把 active low 的 reset 訊號抖下去，晶片就重設了。
IC 設計業有一個 DF 值來描述這個問題，如果你做的晶片沒使用 Serial Interface ，而是把大量訊號拉出來，上 V93000 這種自動量測平台去量測，就需要好好算一下 DF 值並預估需要的 VDD/VSS 數。在我學會之前就請先參考皓宇的筆記。
如果有使用 Serial Interface，則不太可能會有大量訊號同時跳動，IO VDD/VSS 放個 1-2 對就絕對夠用了。

職場前輩給的建議是：

接腳中 ⅓ 是訊號線；⅓ 是 Core 電源；⅓ 是 IO 電源。

我自己是覺得這個估計電源抓得比較誇張一點，確保電源絕對夠用，信號完整度絕不崩盤。

其他建議

最後還有一些為了訊號完整性建議的規則，簡列如下：

Clock pad 的兩邊，用 VSS 夾住，確保不會有其他訊號跑進來干擾 clock
視封裝把 Clock 安排在路徑最短的邊上，減上 clock 的抖動與干擾
平均分配 Core VDD/VSS 的位置，不要集中在某邊，離電源太遠的那邊就會缺乏供電。
IO Ring 也是，在有大量輸出的部分插入一些 IO VDD/VSS，以免抖動影響量測

~~你仔細看就會看到我上面那張圖根本是亂畫的~~

IO 設定

安排好接線之後就來改寫 io 檔案，一個完整的 io 設定如下所示，設定的方向是依照座標軸的，上排和下排是依 X 軸方向，由左到右；左排跟右排則是依照 Y 軸方向，由下到上：

(globals
  version = 3
  io_order = default
)
(iopad
  (top
    (inst name="IVSS_T0"      cell="VSS_io"   place_status=placed)
    (inst name="IVSS_T1"      cell="VSS_io"   place_status=placed)
    (inst name="CVDD_T2"      cell="VDD_core" place_status=placed)
    (inst name="CVDD_T3"      cell="VDD_core" place_status=placed)
    (inst name="CVSS_T4"      cell="VSS_core" place_status=placed)
    (inst name="CVSS_T5"      cell="VSS_core" place_status=placed)
    (inst name="IVDD_T6"      cell="VDD_io"   place_status=placed)
    (inst name="IVDD_T7"      cell="VDD_io"   place_status=placed)
  )
  (left
    (inst name="ipad_ss"                      place_status=placed)
    (inst name="ipad_dbg_clk_gate"            place_status=placed)
    (inst name="ipad_sck"                     place_status=placed)
    (inst name="ipad_mosi"                    place_status=placed)
    (inst name="opad_miso"                    place_status=placed)
    (inst name="CVSS_L0"      cell="VSS_core" place_status=placed)
    (inst name="ipad_clk"                     place_status=placed)
    (inst name="CVSS_L1"      cell="VSS_core" place_status=placed)
    (inst name="ipad_rstn"                    place_status=placed)
    (inst name="ipad_dbg_sel0"                place_status=placed)
    (inst name="CVDD_L2"      cell="VDD_core" place_status=placed)
    (inst name="ipad_dbg_sel1"                place_status=placed)
  )
  (bottom
    (inst name="IVDD_B0"      cell="VDD_io"   place_status=placed)
    (inst name="IVDD_B1"      cell="VDD_io"   place_status=placed)
    (inst name="CVDD_B2"      cell="VDD_core" place_status=placed)
    (inst name="CVDD_B3"      cell="VDD_core" place_status=placed)
    (inst name="CVSS_B4"      cell="VSS_core" place_status=placed)
    (inst name="CVSS_B5"      cell="VSS_core" place_status=placed)
    (inst name="IVSS_B6"      cell="VSS_io"   place_status=placed)
    (inst name="IVSS_B7"      cell="VSS_io"   place_status=placed)
  )
  (right
    (inst name="opad_dbg_data7"               place_status=placed)
    (inst name="opad_dbg_data6"               place_status=placed)
    (inst name="opad_dbg_data5"               place_status=placed)
    (inst name="CVDD_R0"      cell="VDD_core" place_status=placed)
    (inst name="opad_dbg_data4"               place_status=placed)
    (inst name="opad_dbg_data3"               place_status=placed)
    (inst name="CVSS_R1"      cell="VSS_core" place_status=placed)
    (inst name="opad_dbg_data2"               place_status=placed)
    (inst name="opad_dbg_data1"               place_status=placed)
    (inst name="opad_dbg_data0"               place_status=placed)
    (inst name="CVDD_R2"      cell="VDD_core" place_status=placed)
    (inst name="ipad_dbg_sel2"                place_status=placed)
  )
  (topleft
    (inst name="CORNER_TL"    cell="CORNER"   place_status=placed)
  )
  (topright
    (inst name="CORNER_TR"    cell="CORNER"   place_status=placed)
  )
  (bottomleft
    (inst name="CORNER_BL"    cell="CORNER"   place_status=placed)
  )
  (bottomright
    (inst name="CORNER_BR"    cell="CORNER"   place_status=placed)
  )
)

我歸納出來，針對電源的命名原則如下：

首字母 I, C 代表 IO 跟 Core
VDD/VSS 代表電源和接地，要用 VDD/GND 也可以
後綴使用 T,B,L,R 代表上排、下排、左排、右排，再加上流水號，不建議用全域流水號像 VDD1, VDD2…，這樣會變成你要追蹤 1, 2, 3 … 分別出現在四個方向的哪裡，會很麻煩。

除了電源之外，訊號線不用設定 Input/Output cell，INNOVUS 可以自動從 .v 檔內的 cell 推論出該 pad 使用的元件。

PDK

準備製程廠提供的 PDK 檔，跟每一家不同的製程廠有關，參考前請再三確認，套用你製程的設定而不是照抄。

至少應該會有 tech.lef, core.lef 和 io.lef 三類檔案，core 還會依製程分成 slow/fast 等變體，全部都要用到；在 layout 之前，需要將製程模型轉為 INNOVUS 使用的 OASIS library，以下是匯入用的 script

lef2oa -lef tech.lef -lib macroLib -techRef N90 -useFoundryInnovus
lef2oa -lef core_fast.lef -lib macroLib
lef2oa -lef core_slow.lef -lib macroLib
lef2oa -lef io.lef -lib macroLib

晶圓廠提供的檔案會是 LEF 格式，內含標準元件庫的各式抽像的物理資訊， Team VLSI 可以看到相關的範例。
tech.lef 是定義該製程基礎參數的 Technology LEF 檔，像是

尺寸單位
有多少金屬層與多少 Via
每層金屬的名字、類型
金屬是水平或垂直
最小/最大寬度
金屬間的建議間隔

包山包海，這些資訊讓 APR 軟體在 layout 的時候，有個基本的規則可以依循。

core_fast/slow.lef 是 Cell LEF，裡面會是所有可用的元件，資訊如：

名字
元件類型
座標、尺寸
接點名字、輸出入、性質 (signal, power, clock…)、接點形狀、使用金屬層

如果用阿嬤都能懂的晶片設計來比喻， LEF 就是提供一個高層次的建築描述，像是這棟房子是用鋼筋混凝土建的，有四層樓可以蓋，然後跟 IKEA 拿到家俱型錄，桌子的尺寸有這些選擇，浴缸的尺寸有這些，要固定的話哪裡可以鎖螺絲，要用幾號螺絲…， APR 軟體會利用這些資訊完成 Layout。

Hard Macro

與 PDK 類似，在 layout 前也要將 Hard Macro (因為是數位電路，這裡指的是記憶體) 所用 .lef 和 .v 檔匯入。
我所用的記憶體都是從產生器產生的，包含。

hardmacro.lef
hardmacro.v
hardmacro.gds

轉換的 script 包含 lef2oa 和 verilogAnnotate 兩個 script，前者提供 layout，後者提供 verilog 的參照。

lef2oa -lef hardmacro.lef -lib macroLib
verilogAnnotate -refLibs macroLib -verilog hardmacro.head.v

一般來說 memory compiler 輸出的 verilog 包含行為的模型，verilogAnnotate 只需要 port 跟 port 寬度即可，hardmacro.head.v 請如下方把所有行為相關的 code 都砍掉。

module hardmacro (clk, cen, wen, addr, i_data, o_data)
  input clk;
  input cen;
  input wen;
  input [15:0] addr;
  input [31:0] i_data;
  output [31:0] o_data;
endmodule

mmmc 檔

MMMC 的全名是 multi-mode multi-corner 的簡稱，也有人反過來簡稱為 MCMM。
MMMC 的來由是這樣的，隨著製程進步與晶片的複雜化，要整體考慮的模式也愈來愈多，例如本來的晶片也許只要時序過了就行了，但製程微縮後兩條線中間信號的耦合也要考慮，做很小之後散熱也變成問題，所以功耗密度也要考慮；為了測試我們加個 scan chain，那多出來的 scan timing 也要分析。
問題是時序、功耗、耦合本來是多個不同工具負責的，如果先來修時序，修完可能最佳化太多，變成功耗過不了；這種跨模式違反規則變得異常麻煩，會耗費大量的 ECO 時間反覆進行修正。
到了高階的設計，模式和需要分析的邊角案例會成倍增加（例如我在時序最快、功耗最高的狀況下，RC 的耦合是否符合規則），組合起來的數量可能達到數百個。

要怎麼辦呢？於是 MMMC 出現了。

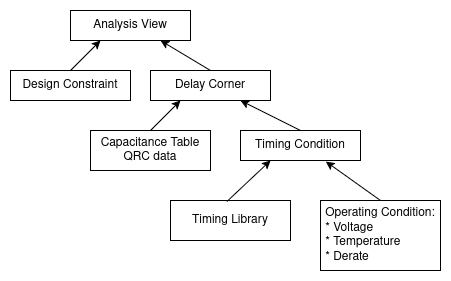

MMMC 大致依照下圖的階層圖進行組合，每個組合都會得到一個邊角的條件讓軟體進行分析。
APR 軟體會就所有條件進行分析，確保都符合規範，省去手動迭代不同種類測試的功夫。

MMMC

一個範例用的 MMMC 設定如下，同樣這裡請參考使用製程的檔案，複製時請謹慎：

create_rc_corner -name RC_worst
  -cap_table {rcworst.captble}
  -qrc_tech {rcworst.tch}
create_rc_corner -name RC_best
  -cap_table {rcbest.captble}
  -qrc_tech {rcbest.tch}

create_library_set -name lib_max -timing
  { slow.lib io_slow.lib hardmacro_slow.lib }

create_library_set -name lib_min -timing
  { fast.lib io_fast.lib hardmacro_fast.lib }

create_opcond -name 0p9v_125c -process 1 -voltage 0.9 -temperature 125
create_opcond -name 1p1v_m40c -process 1 -voltage 1.1 -temperature -40

create_timing_condition -name TC_max -library_set {lib_max} -opcond 0p9v_125c
create_timing_condition -name TC_min -library_set {lib_min} -opcond 1p1v_m40c

create_delay_corner -name DC_max -library_set {TC_max} -rc_corner {RC_worst}
create_delay_corner -name DC_min -library_set {TC_min} -rc_corner {RC_best}

create_constraint_mode -name CM_func -sdc_files { func.sdc }
create_constraint_mode -name CM_scan -sdc_files { scan.sdc }

create_analysis_view -name AV_func_max
  -constraint_mode {CM_func} -delay_corner {DC_max}
create_analysis_view -name AV_func_min
  -constraint_mode {CM_func} -delay_corner {DC_min}
create_analysis_view -name AV_scan_max
  -constraint_mode {CM_scan} -delay_corner {DC_max}
create_analysis_view -name AV_scan_min
  -constraint_mode {CM_scan} -delay_corner {DC_min}

set_analysis_view
  -setup {AV_func_max AV_scan_max}
  -hold {AV_func_max AV_func_min AV_scan_min}

可以看到，其實不過是把我上面畫的階層圖改成用文字描述罷了。

create_rc_corner：使用 capTable PDK 的 RC 模型與 qrctechfile 給 RC 萃取軟體使用的檔案，建立一個 RC 案例。
create_library_set：打包所有相關的 library，注意有使用的 hardmacro 也要包進來一起分析。
create_opcond：設定運作溫度、電壓，常見就是溫度 -40~125℃，電壓 -10%~+10%；高階製程可能會多出其他的溫度條件，例如在高溫時電晶體反而跑更快了，會需要多一個 operating conditon。
create_timing_condition：組合 operating condition 和 library。
create_delay_corner：組合 timing condition 和對應的 RC 案例。
create_constraint_mode：匯入需要達成的 constraint
create_analysis_view：針對各 constraint 創建各種 analysis view。

最後用 set_analysis_view 把各 analysis view 分類到 setup 條件或 hold 條件，就完成啦。

結語

雖然只是幾個檔案，但加上說明還真不少，相信大家也看到頭昏腦脹了。
正常情況來說，文中大部分的設定，例如 MMMC，.sdc 等，都應該會有舊有的檔案可以參考，常年在下線的公司，其設定都應該會有一年年的留存，照著往年的設定些微修改即可，工具理應都自動化了，也沒多少調整的空間；除非你有幸參與到換製程的大年份，那就恭禧了，這可是難得的經驗呢。
